熱電偶和熱電阻的核心差異對比

所屬類別：2025-12-08 閱讀：272次

工業用熱電偶和熱電阻多為裝配式結構，但各組件的功能和設計側重點不同：

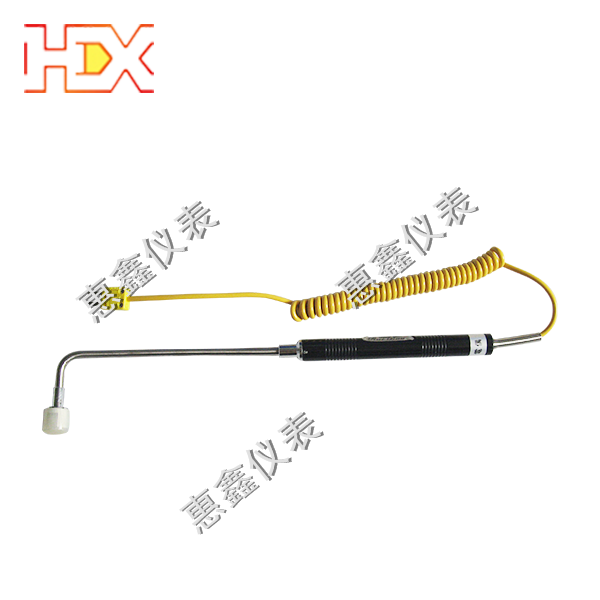

熱電偶的典型結構

熱電極：核心測溫部件，兩根電極穿入絕緣套管內，避免短路；

絕緣套管：多為陶瓷材質（如剛玉管、高鋁管），耐高溫、絕緣性好，用于隔離兩根熱電極；

保護管：根據工況選擇材質（碳鋼、不銹鋼、剛玉、哈氏合金），僅需保護熱電極不被介質腐蝕 / 沖擊，對熱傳導性要求不高（因熱電偶熱端直接接觸介質，響應快）；

接線盒：用于連接熱電極和補償導線，內置端子排，需重點考慮冷端溫度穩定性（避免靠近熱源），密封等級≥IP65。

特殊結構：鎧裝熱電偶的熱電極、絕緣粉、金屬保護管被壓制成一體，可彎曲，直徑�。�Φ1~Φ8mm），抗振性極強。

熱電阻的典型結構

感溫體：核心測溫部件，金屬絲繞制在骨架上，需與介質充分熱交換；

絕緣填充物：鎧裝熱電阻中，感溫體周圍填充氧化鎂絕緣粉，既絕緣又增強熱傳導；裝配式熱電阻則通過絕緣套管隔離感溫體與保護管；

保護管：材質與熱電偶類似，但對熱傳導性要求更高（需快速將介質溫度傳遞給感溫體，減少響應延遲），管壁通常比熱電偶保護管略��；

接線盒：用于連接感溫體和信號導線，內置端子排，需支持三線制 / 四線制接線（抵消導線電阻誤差），無需考慮冷端補償，只需防潮密封；

特殊結構：三線制 / 四線制熱電阻的接線盒內有 3~4 個端子，比熱電偶接線盒端子數量多，且需區分引線類型（如補償線、普通線）。
